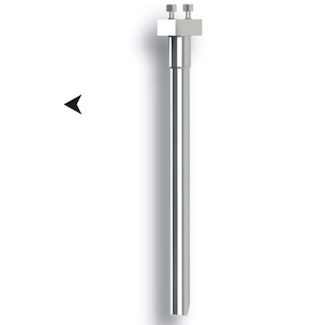

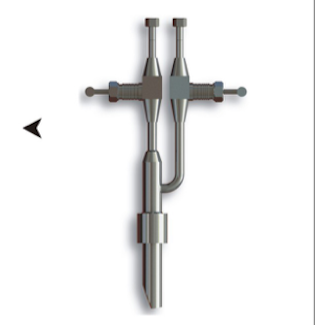

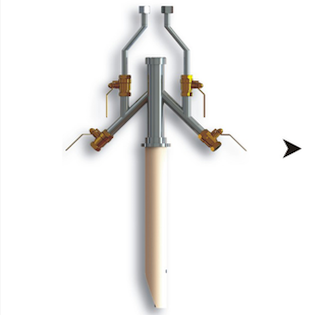

毕托巴流量计

毕托巴流量计测量原理

毕托巴流量计将皮托管测速原理应用于流量测量，流量计的测量杆插入管道中心，根据伯努利方程和流动连续性方程，当被测介质流经毕托巴流量传感器时，在其两侧产生差压，总压孔对正流体的来流方向，总压与静压之差即为管道中心的实测差压。

产品特性

1.防堵优化设计

毕托巴流量计一次元件直接提取管道内流体中心流速，开放式的取压孔结构，V字型的斜面能够有效地防堵。流量计从管道上部垂直向下安装，流体流动时在总压孔前部形成高压区，撞击在取压孔上的水汽、颗粒物受自身重力作用自然下落，阻止了颗粒进入传感器内部。

2.毕托巴流量计防堵效果好

多年来公司通过大量的研究、实验数据对比证明，毕托巴特殊设计的流量计在附垢前后测量误差更大值为0.809%，计量精度在1级范围内，完全能满足流量计量要求。详见试验数据表和不同结晶物试验实拍图。

3.灵敏度高、响应性好

毕托巴流量计的测量传感器无可动部件和阻流元件，不受异物、粘度影响，可以轻松感知因压缩机的运转变化与管网压力影响的瞬间脉动流。

4.量程比宽

毕托巴流量计一次原件多采用机械加工形式，感受差压范围很大，但是现有的差压变送器量程比为1:100，高的到1:400。根据差压式流量计的工作原理，流量和差压的平方根成正比，所以流量量程比为1:10或1:20。毕托巴流量计对宽流量范围测量，可以用1个一次传感原件，两个或多个不同量程的差压变送器，差压变送器并列使用，这样就总地提高了差压计量的量程比，保证差压计量的准确，保证流量计量的准确，大大提高流量量程比。

测量准确度:液体测量可达0.5级，气体1级。

适用压力:P≤60MPa

适用温度:T≤650℃，特殊工况-196℃≤T≤1300℃

最小差压:AP≥5Pa特殊工况P≥0.5Pa

最小可测量流速:液体≥0.2m/s;气体≥lm/s，特殊工况0.01m/s≤液体≤20m/s

0.1m/s≤气体≤200m/s;

0.5m/s≤蒸汽≤200m/s

量程比:优于1:30;特殊工况1:5100

适用管径:5mm≤DN≤20000mm

适用介质:液、气、汽及混合介质

直管段要求:理想状态前10D后5D，若直管段长度不满足可提供现场管道具体布置图，我公司模

拟现场管道流场分布，确定具体安装位置，出具标准数据表，保证流量测量精度。

节约能源:传感器截流面积小，压力损失可忽略不计，运行成本低。
